【中國數字視聽網訊】 AvagoTechnologies日前于2011國際微波研討會上宣布推出兩個新的低噪聲放大器(LNA)系列，它們是蜂窩基礎設施應用中射頻和微波部件的高性能產品組合的一個擴展。新的MGA-63xP8LNA和ALM-11x36自動防故障旁路LNA模塊系列具有一流的低噪聲和高線性，提高了基站收發器(BTS)和塔頂放大器(TMA)應用中的接收器靈敏度。

低噪聲放大器(LNA)系列

MGA-63xP8和ALM-11x36模塊擴展了Avago在BTS應用中的市場領先的LNA產品組合，它利用公司專有的0.25μmGaAs增強模式pHEMT工藝實現了低噪聲系數和高線性。與寬帶化正相反，Avago提供多個系列的LNA，每個器件都最優化地適用于特定頻率范圍的終端應用。兩個新的LNA系列也同樣驗證了這個理念。ALM-11x36模塊從整體上反應了產品高度集成的重點，可以替換傳統設計中的大量獨立表面貼裝組件，縮短了設計周期，節省了電路板空間。

“這兩個新的LNA系列，與IMS2011上展示的其它高性能產品一起，展現了我們對擴展領先LNA產品組合以服務于無線基礎設施市場而做出的努力，它們也建立了噪聲系數和整體性能的新標準，”Avago的無線產品高級營銷總監JamesWilson說，“我們將與我們的客戶一起，繼續開發高度集成的解決方案，使設計過程更簡單快速，幫助設計師們跟上不斷進步的蜂窩標準。”

2011年6月7-9日，Avago將于巴爾的摩會議中心的IMS2011的1602號展位展出它用于蜂窩基礎設施的完整的射頻和微波產品組合。除了LNA，產品組合中的多種解決方案還包括薄膜腔聲波諧振(FBAR)濾波器、增益方塊、驅動放大器、和WaferCap放大器和檢測器，以及綜合多種技術的模塊。另外，Avago還將現場展示它近期推出的用于手機或便攜電腦等WiMAX共存應用的AFEM-S257射頻前端模塊(FEM)。

高線性的MGA-63xP8LNA系列集成有源偏置電路和省電功能，無需外接分立部件來執行同類功能，進而簡化了設計過程。該系列在700-2600MHz范圍內實現一致的高增益性能，其中MGA-636P8的操作范圍是450-1500MHz，而MGA-637P8和MGA-638P8的操作范圍分別是1500-2500MHz和2500-4000MHz。因此該系列支持所有主要的蜂窩段，如GSM、CDMA和UMTS，以及新一代LTE頻段。這些LNA都為2.0x2.0x0.75毫米的相同微型封裝。這些LNA具有相同引腳和外部匹配網絡布局，為客戶在不同頻率中提供相同PCB布局，從而簡化設計。該系列的性能和特征使它們非常適合被用作第二和第三級LNA，用于蜂窩BTS射頻卡、TMA、合并器、中繼器和遠程/數字射頻頭中。

ALM-11x36LNA模塊還具有故障安全防護旁路功能，這對TMA應用在沒有直流電源的情況下啟用LNA雙向旁路通路來說至關重要。他們優異的旁路隔離性能消除了可能出現的振蕩問題，這些模塊還具有旁路插入耗損低、輸入輸出回波損耗高的特點。所有匹配組件已完全集成到模塊中，50ohmRF輸入輸出引腳也已在內部進行交流耦合。這就使得這些模塊很易于使用，因為其所需要的唯一外部組件便是直流電源旁路電容器。該系列在許多方面都具有最佳新能，ALM-11036模塊可達776-870MHz，ALM-11136模塊可達870-915MHz，ALM-11236模塊可達1710-1850MHz，ALM-11336模塊則可達1850-1980MHz。所有模塊共用同一個7.0x10.0x1.5毫米的緊湊型封裝和引腳配置，因此是通用平臺設計的理想選擇。

無線通信基礎設施產業必須提供最佳的覆蓋范圍，才能在擁擠的頻譜內提供最佳信號質量。接收器靈敏度是BTS接收器設計中最關鍵的要求，而LNA選擇也對BTS接收器的性能有很大的影響。對于配有旁路通路的前端設計架構來說，低噪聲系數(NF)和旁路插入耗損(IL)是極為重要的設計目標。另一個關鍵的設計因素是線性，它會影響接收器區分排列緊密的有用信號和雜散信號的能力。使用輸入三階截斷點IIP3來指示線性度。MGA-63xP8LNA和ALM-11x36LNA模塊具有以下優異性能：

MGA-636P8–0.44dBNF和23.7dBmIIP3（通常為700MHz，4.8V和108mA）

MGA-637P8–0.52dBNF和22.5dBmIIP3（通常為1700MHz，4.8V和75mA）

MGA-638P8–0.87dBNF和22.6dBmIIP3（通常為2500MHz，4.8V和84mA）

ALM-11036–0.78dBNF，0.82dB旁路IL和21.3dBmIIP3（通常為849MHz，5V和92mA）

ALM-11136–0.76dBNF，0.85dB旁路IL和22.0dBmIIP3（通常為915MHz，5V和92mA）

ALM-11236–0.67dBNF，0.75dB旁路IL和17.3dBmIIP3（通常為1785MHz，5V和99mA）

ALM-11336–0.72dBNF，0.78dB旁路IL和17.9dBmIIP3（通常為1980MHz，5V和100mA）

在IMS2011之前，Avago還推出了一些相關的產品系列：

ALM-12x24系列高功率開關LNA模塊，專用于TD-SCDMA和TD-LTEBTS應用中的前端接收器設計

VMMK-3xxx系列射頻放大器和檢測器，它使用AvagoWaferCap芯片級封裝技術而實現1.0x0.5x0.25毫米的超小尺寸

MGA-6x606LNA具有旁路和關機功能，從而降低WiFi和WiMAX數據卡、手機和其它便攜設備的電流消耗

兩級MGA-13x16LNA可通過使用單一LNA降低GSM、CDMA和W-CDMA基礎設施應用（如BTS射頻卡）中的部件數量

產品供貨情形

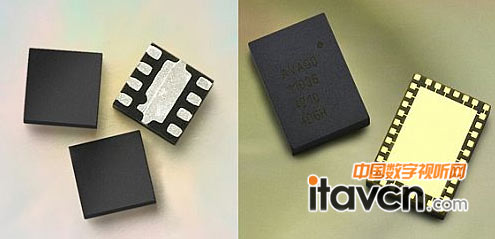

MGA-63xP8LNA以表面貼裝8引線QFN封裝供貨，ALM-11x36LNA模塊使用36引線MCOB封裝供貨。Avago直接銷售渠道及全球分銷合作伙伴現在可提供樣品及產品。
