【中國數字視聽網訊】美商亞德諾(Analog Devices, Inc., ADI)日前發表二款可變增益放大器(VGA)產品，具有寬頻通訊系統設計者所需全新水準的整合度與性能。 ADRF 6516 VGA 大幅提高了整合度，單晶片中內含雙通道、可編程的6極低通濾波器與 VGA。另外， ADI 同時也發表第一款整合二顆 IF (中頻)VGA 與1對可編程 rms(均方根)偵測器的 ADL5336 VGA。

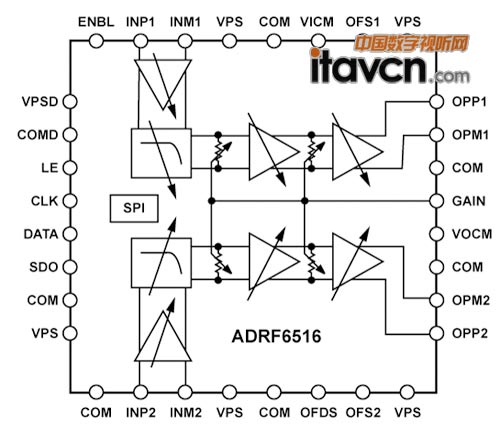

ADRF6516 放大器功能框圖

ADRF 6516是一款具有可編程低通濾波器的高彈性化單晶片配對式可變增益放大器，很適合使用於基頻 A/D 轉換器驅動器應用。65 dB 的放大器增益控制范圍被加以劃分為15 dB 的數位 VGA 輸入級，以及50 dB 的類比 VGA 輸出級。藉由 SPI 控制的使用，系統設計者可以在1 MHz 解析度下選擇31 MHz 轉角頻率的6極巴特威士(Butterworth)濾波器。透過可編程濾波器的整合能夠使電路板空間縮小，以及組成分離式濾波器的分離式元件數量降低。在增益設定與濾波器編程方面的彈性使 ADRF 6516能夠以可變訊號頻寬與增益需求支援接收器。ADRF 6516專門設計來支援3.3 V 單電源，并且采用精巧的32只接腳5-mm × 5-mm LFCSP 封裝方式。

ADRF 6516的連續增益控制范圍50 dB ；數位增益控制范圍15dB；具備6極、1 MHz 至31 MHz 的可編程巴特威士低通濾波器。其他特性包括：IMD3 >-65dBc，1.5 Vpp 復合輸出；HD2, HD3 >-65 dBm，1.5 Vpp 輸出。

另一款高度整合的 ADL 5336是一款可串接的類比雙工 IF VGA，具有2顆整合式 rms 偵測器，能夠取代高達4顆的分離式 RF 元件以及額外的被動分離式元件。ADL 5336可以獨立運作或是形成2組串接式的放大器，而 rms 偵測器則能夠加以編程，以做為每組 VGA 的獨立增益控制之用。當 ADL 5336組態設定為串接式 VGA 模式時，該元件會提供48 dB 的連續增益控制范圍。每組 VGA 可以個別提供制24 dB 的增益控制范圍。每組放大器的最大增益都可以透過 SPI 控制加以編程。

每組整合式偵測器的設定點也可以透過 SPI，以3 dB 的步階加以編程。而額外的開關也已經整合於其中，以便讓第二 VGA 能夠在2個輸入源極之間切換。ADL 5336的絕佳線性度與雜訊系數性能使得該元件可以使用在需要高動態范圍的應用當中，像是單點對多點無線電以及儀器與醫療設備等。

ADRF 6516可用於驅動來自於 ADI 的 RF 解調變器系列的輸出如 ADL 5382、ADL 5387、以及 ADL 5380。ADL 5336非常適用於驅動來自於 ADI 廣大的 RF混頻器產品線的 IF 輸出訊號。
