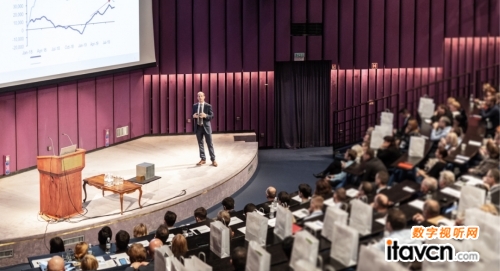

眾所周知，會議中心通常由若干個大會議廳和多個小會議室組成，根據會議召開的規模可以獨立使用，也可以同時啟用。但是當多個會議室同時召開會議時，會議系統工作人員就有些分身乏術了，為了控制會議錄播或是直播可能需要頻繁穿梭于相隔多層的會議室甚至往返兩個樓宇之間，這樣相距甚遠的會場很是耗時耗力。

以上的現象起源于每個會議室是單獨設計的一套會議音視頻管控系統，所以是不是有一種方案，可以便于會議系統工作人員在日常繁忙工作時也能迅速投入到視頻會議管理中呢?

Datavideo洋銘近期推出一套多會議室智能IP遠程控制的會議系統，讓工作人員可以在單個現場會議室控制點位或是會議中心中央控制室之間，選擇其一進行會議的直播/錄播控制，這樣哪怕他們正在其他樓層執行工作，也能第一時間趕到就近的控制室為會議做現場或遠程直播/錄播了;而且這套系統還能滿足，主會場與多個分會場同時召開會議時，會議中心中央控制室可以集中控制這些會場的直播/錄播拍攝。

首先，我們先考慮把每個獨立會議室的會議視頻系統建立起來。

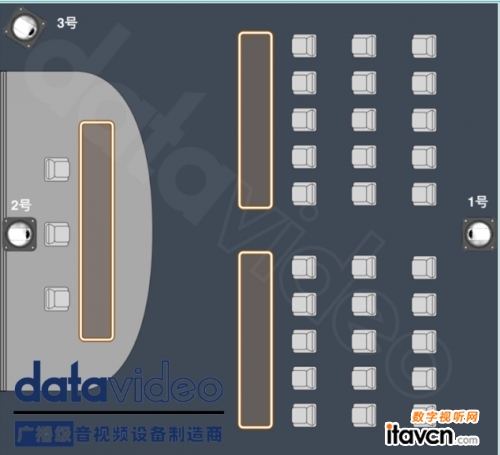

一間中小型會議室以三機位布局足以。1號、2號機位我們選用PTC-140 NDI云臺攝像機，利用其預置位功能，可以快速調取預先設置好的會議主講人、嘉賓與其他與會人的機位構圖畫面，1/2.8英寸CMOS、20倍光學變焦足以支撐中小型會議室的拍攝;3號機位掛角，用于全景拍攝使用，我們選擇PTC-280 NDI云臺攝像機，借助于它71°可覆蓋整個會場的拍攝角度。

之所以選擇NDI技術做系統搭建，是取其“多通道、少流量、高碼率、低延時”的優勢，即能使視頻信號在低延遲的傳輸條件下保持高品質的畫面呈現;并且NDI另一特點“大范圍”，表示只要有網絡環境便可以實現數字化IP多點布局，那么多會議室集中控制就不難實現了。在傳輸介質上，NDI信號連接僅憑一條網線即可，視頻信號、控制信號以及設備供電均包含在內，這樣在布線上會非常輕松簡潔，再多的機位走線也不會有復雜的線纜，讓視頻在IP空間實現簡捷高效的傳輸，很大程度上取代行業現存的有線連接，非常適用于系統集成。

接下來，就帶大家來看看獨立會議室的控制間系統設計。

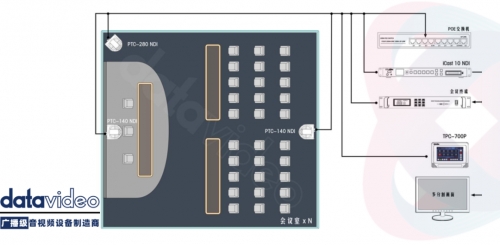

將三臺NDI云臺攝像機全部接入POE交換機中，通過POE交換可以為同一網絡的PTC-140NDI、PTC-280NDI供電以及傳輸DVIP控制信號和視頻信號。三臺前端攝像機以及會場PPT，所有信號都最終經由Datavideo 洋銘最新上市的5路網絡IP切換臺iCAST 10NDI作處理后，進行直播/錄像或進入會議終端、終端顯示設備等。

最后，多會議室智能IP遠程控制方案的關鍵在于對這些單獨會議室的系統實現集中控制。

將每個小會議室的主輸出與多畫面預覽的音視頻信號使用光纖全部匯集到會議控制中心，工作人員即可在控制中心的多通道信號處理中心SE-3200對單個會議室或多個會議室信號做實時監看和畫面導切、錄播工作。因所有會議室設備已處于同一網絡，所以只需要在控制中心配置好多功能遠程控制器RMC-300A和POE智能交互觸控屏TPC-700P，即可通過IP對所有前端PTC云臺攝像機和每個會議室的導切系統iCAST 10NDI做遠程控制。

本方案核心設備

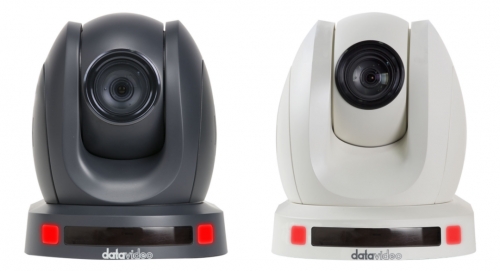

01 PTC-140NDI

PTC-140NDI支持1/2.8英寸COMS感光器，1920x1080 px Full HD分辨率，幀率最高可達60fps;專業的 2D/3D降噪技術，不懼昏暗光線;支持 H.264/H.265 視頻壓縮串流直播;通過DVIP，兼容多種洋銘控制器可實現遠程控制攝像機運動及內部參數設置。

雙色可選

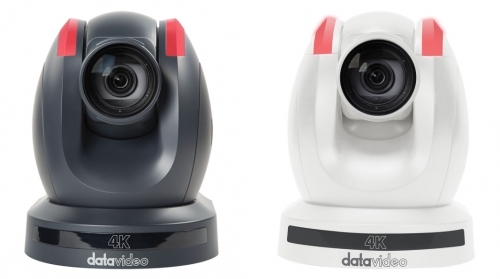

02 PTC-280NDI

PTC-280 NDI是一款格式達4K 60P云臺攝像機，具有1/2.5" CMOS傳感器;PTC-280可通過RS-422接口、Datavideo專屬的DVIP控制協議，或是Sony VISCA協議實現IP遠距控制，有軟、硬件多種控制方式;拍攝角度為71°視角，輕松勝任225平米左右場地拍攝任務，很適合掛角機位作為全景拍攝;也有雙色機身可選，能融入不同的環境色。

03 iCAST 10NDI

會議室信號處理中心——IP網絡切換臺iCAST 10 NDI，它集成了切換、錄制和編碼的功能，擁有3G/HD/SD-SDI、HDMI、NDI、USB3.0等多種豐富的接口，可通過 RJ-45 接口實現 IP 視頻信號輸入，并且支持 RTMP、 SRT 協議，同時擁有多組輸出接口;會議播出畫面具有多種畫面拼接組合模式可選擇，不同的呈現方式能滿足各種形式的會議，突出主題內容。也適用于會議現場錄播、學術研討會、在線課程制作、產品發表會、禮堂活動直播及一些中大型會議報告廳音視頻工程建設;對于商業直播而言，也是極具高性價比、且操作簡單的直播解決方案。

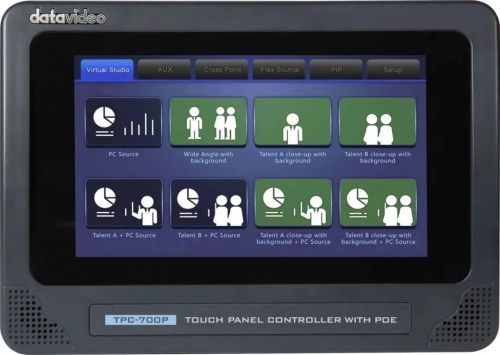

04 TPC-700P

TPC-700P POE智能交互觸摸屏，能通過以太網為其供電，無需安排額外的電源插座。作為iCAST 10NDI的快捷操作面板，通過DVIP能夠可以對iCAST 10NDI進行遠程控制，包括切換、錄制和設置等;同時，TPC-700P也可以通過IP對三臺前端攝像機進行操控。

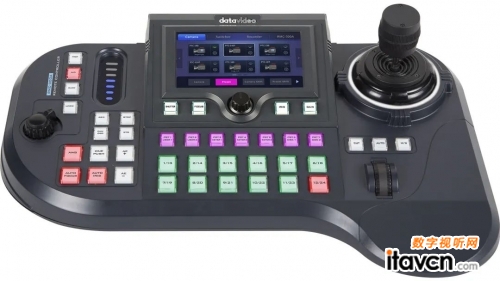

05 RMC-300A

RMC-300A多功能遠程控制器，是Datavideo洋銘設計的一款多功能網絡控制器，能接入若干臺攝像機，經過IP選擇同時控制多達24臺PTZ攝像機和PTR電動遙控云臺，以及洋銘AI云臺攝像機，包括遠程控制攝像機運動、預置位設置、快門、聚焦、光圈、增益、變焦、移動速度等等;通過RS-422或者洋銘DVIP協議設置參數，還可以控制會議控制中心的SE-3200信號處理中心。

06 SE-3200

會議控制中心的信號處理使用的是SE-3200是12通道分體式導播臺。每路輸入和輸出皆可支持最高1080 60P Full HD視頻格式，不僅如此SE-3200可針對每路輸入信號格式的不同來自適應分辨率，能高度兼容各種前端設備的接入。

這套多會議IP遠傳遠控系統方便各會議室既可以獨立控制，又可受控于控制中心集中控制管理。會議室之間共享資源(音視頻信號資源與設備資源)，投入的操作人員數量也大幅度減少，避免了故障在會議室之間的連帶風險，維護效率也會大大提高!
