【數字視聽網訊】近年來，隨著物聯網、云計算、人工智能、元宇宙等產業興起，我國新型顯示產業呈現高速增長態勢，Mini/Micro LED顯示市場正式邁入產業爆發階段。

面對蓬勃發展的MLED市場，業內產品還存在亟待解決的工藝與成本問題。

1、工藝難度問題

LED顯示模組要往更小間距發展，其制作過程的難度和復雜度均會增加。例如更小間距的顯示屏，單位面積里面的LED發光芯片數量將會成倍增加，這對LED顯示模組的PCB鉆孔和Layout的制作提出了更高要求。

2、生產成本問題

往更小間距發展，相同尺寸顯示屏需要的發光芯片數量會增加，所使用的PCB板的層數也會增多，生產成本也將進一步增加。

為了改善以上問題，LED顯示行業引入了虛擬/亞像素屏體設計方案。它可以通過動態子像素渲染技術，實現更高分辨率顯示，帶來更好的顯示效果。

什么是動態子像素渲染技術?

要了解動態子像素渲染技術，首先需要了解什么是子像素。

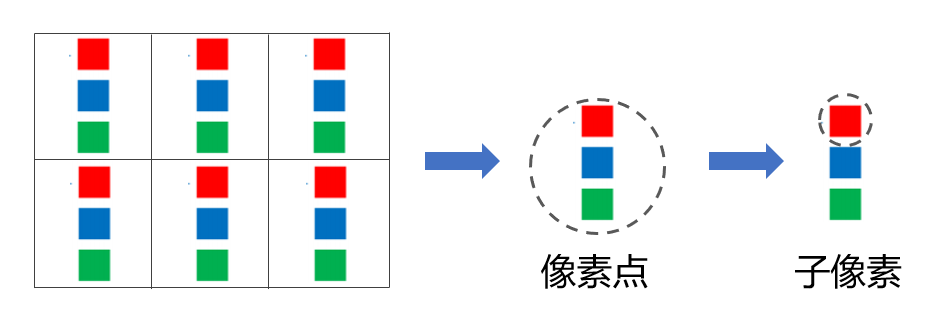

簡單來說，我們將LED屏上每個發光單位叫像素點，它是由RGB三種顏色的發光芯片組合而來，像素點中單個顏色的發光芯片就叫作“子像素”。

普通實像素中，RGB三個子像素一般由上到下呈一字排列。與常規的實像素顯示技術不同，虛擬/亞像素屏中的每個像素點只包含一個或兩個子像素。通過借用相鄰像素點內的子像素，可以合成RGB像素點，從而實現圖像的渲染和顯示。

目前，LED顯示市場主流的虛擬/亞像素屏體排布方式為三燈、四燈及基于其變化的排布。以常見的四燈RGGB、三燈Delta1縱向排布為例，我們來看看采用動態子像素渲染技術的虛擬/亞像素顯示屏顯示原理。

1、四燈RGGB動態子像素渲染技術原理

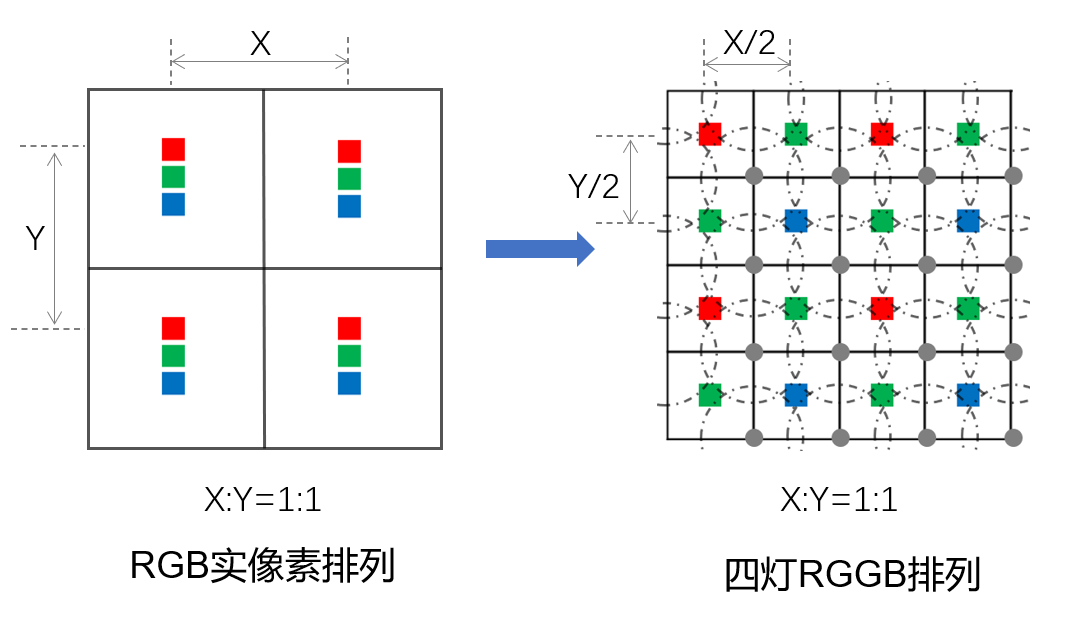

如上左圖，實像素排列中，每個黑色框內的RGB三個子像素組成一個完整像素進行內容顯示。

如上右圖，以四燈RGGB排列為例，每個黑色框內只有一個子像素，通過先進的動態子像素渲染技術，可根據圖像內容靈活借調周邊子像素，使得1個子像素可以實現完整的像素內容顯示。對比實像素，在四燈RGGB排列時，每個(RGB)像素只增加一個子像素(G)的情況下，可以實現4倍增的顯示效果。

2、三燈Delta1縱向動態子像素渲染技術原理

如上右圖，以三燈Delta1縱向排布為例，每個黑色框內有一個或兩個子像素，通過動態子像素渲染技術，靈活借調周邊子像素，使得一個或兩個子像素可以實現對應位置完整的像素內容顯示。相比實像素，更改每個(RGB)像素中子像素的相對位置，可以實現橫向或縱向2倍增的顯示效果。

動態子像素渲染技術有何優勢?

1、分辨率倍增

同尺寸下，改變子像素的排列方式及數量，采用動態子像素渲染技術的屏體可以做到更小間距，更大分辨率的顯示。

 △ 4燈RGGB排布可實現4倍的顯示分辨率提升 △

2、工藝簡化、功耗降低

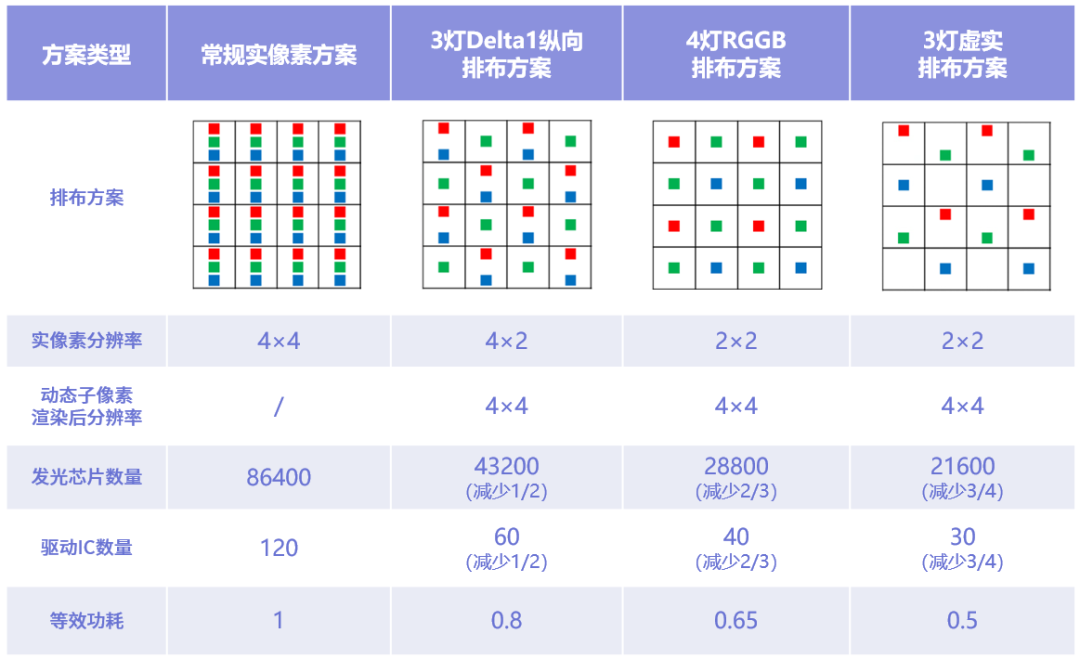

以常見的P0.9 COB燈板為例，對比以下四種方案的發光芯片及驅動IC數量情況：

(*數據環境說明：以上為150*168.75mm、45掃、4組數據的P0.9實像素和動態子像素渲染后P0.9不同排布燈板情況，不同設計下數據可能存在差距)可以看出，在同等分辨率下，相比實像素，采用動態子像素渲染技術的屏體所用發光芯片及驅動IC數量大幅減少。同時改善了PCB布線及驅動IC排布的復雜程度，有助于提升燈板制造良率、降低生產成本。顯示屏的溫度和功耗也得到了大幅改善。

3、顯示效果提升

虛擬/亞像素屏體雖然減少了發光芯片和驅動IC數量，但依然具有LED顯示屏寬色域、高亮度、高對比度的優勢。配合諾瓦特有的像素增強算法，可以讓顯示屏達到更好的顯示效果。

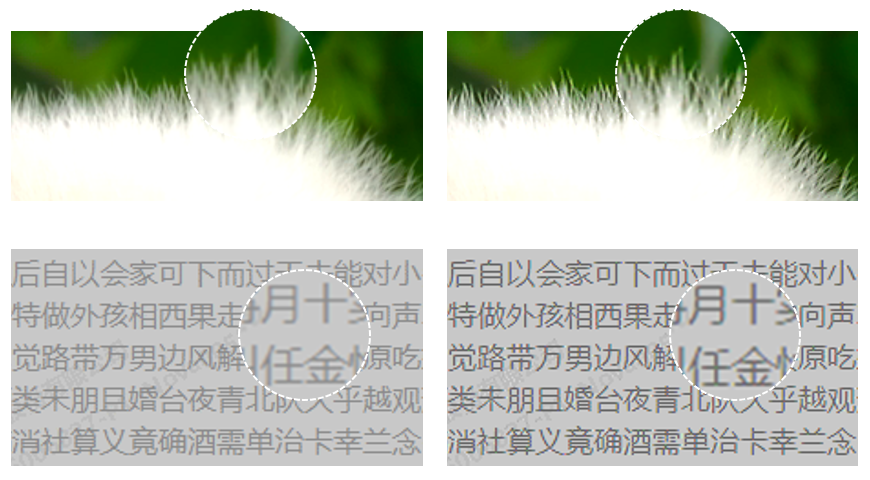

△ 像素增強前 —— 像素增強后 △

綜上，動態子像素渲染技術可以為LED顯示屏帶來倍增的顯示分辨率，配合諾瓦特有的像素增強算法及其他畫質算法，能夠提升虛擬/亞像素屏體的顯示質量。

面向未來，堅持創新

一直以來，諾瓦星云深耕行業，堅持技術創新，只為給客戶創造更大價值，助推行業協同發展。

針對動態子像素渲染技術，諾瓦星云經過多年算法研究和技術積淀，現已構建行業領先的多維度、高價值專利組合，實現了圖像畫質與顯示應用的重點突破。

在虛擬/亞像素顯示應用領域，諾瓦已擁有全方位的產品布局，打造了適配多元場景的動態子像素渲染解決方案，現已成功批量應用于行業伙伴。
