【中國數字視聽網訊】當最初接觸調音臺的時候，很容易會被它面板上花花綠綠、數目眾多的旋鈕和推桿唬住。下面我們以Vinal MX-8-2D 調音臺為例，了解一下調音臺各部分的功能。

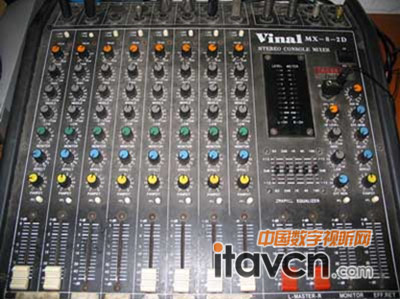

Vinal MX-8-2D 調音臺

首先我們來看一下左邊的面板。實際上，左邊每一路的推桿和旋鈕的意義都是一樣的。所以你只需要集中精力了解一個通道的操作方法就可以通盤掌握。較少路數的調音臺有4路和8路的輸入控制，而路數最多的有96路甚至更多的。這個調音臺有8路輸入控制，我們只取其中一個來講解各部分的作用。

調音臺接口及按鍵（一）

1.MIC：麥克風輸入接口

麥克風輸入經由 XLR 母座，可接受平衡式或非平衡式低電平訊號，使用專業動圈式、電容式或絲帶式低阻抗麥克風，如果使用非平衡式麥克風需要盡量使用愈短愈好的麥克風線，以避免電波噪音的干擾。

2.LINE：高電平輸入接口

高電平輸入通常經由 TRS 1/4" 立體 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麥克風音源以外的訊號都可經由高電平輸入至混音機，立體 Phone Jack 的輸入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材時，可用 Mono Phone Jack ，其接線不能太長（4.5m 以內）。

3.LINE -20DB：衰減 20 分貝按鍵

按下此鍵可以對輸入電平衰減 20 分貝。一般在環境噪音較大，設備電平噪音較大或電平過高的時候使用該按鍵。使用該鍵將對音頻輸入信號的所有頻率進行衰減，以達到將音量較小的雜音或電噪音過濾掉的目的。有時會出現輸入電平信號過高的現象，如不進行衰減，則衰減器的控制范圍就會大大降低，只能在一個很小的區域內滑動，造成對音量輸出控制很難操作。此時應按下此鍵，以增大衰減器的有效控制范圍。
